多仪阀门 – 球阀 – 电动球阀系列

电动硬密封球阀

阀门型号：Q941H，Q941Y
通径规格：DN15～DN300
结构形式：O型、V型
阀体材质：碳钢WCB、不锈钢304、316、316L等
公称压力：PN16、PN25、PN40、PN64
适用温度：-40℃～450℃
应用范围：高温蒸汽导热油、其它液体、腐蚀性介质等
产品特点：耐高温，耐磨损，耐高压，防腐蚀，不宜暴裂

电动硬密封球阀简介：

电动硬密封球阀的阀座密封面与球体密封面材料配对为金属对金属，具有耐高温，耐磨损，耐高压，防腐蚀，不宜暴裂等优点。该阀只需通过执行器输入相关电源信号来控制阀门的启闭，通常用于管道介质的开关两位切断，或控制阀门的旋转开度达到调节控制。用户可根据实际情况选配带手动控制功能，以防在遇到断电或电动装置故障时，可人为手动控制电动球阀的开关，从而保证工况的正常运行。

电动硬密封球阀应用：

电动硬密封球阀不仅在一般工业管道得到了广泛应用，而且在高温高压工况或具有腐蚀性介质以等，工作条件恶劣的严峻场所也被普遍采用，具有高强度、优良的耐磨损与耐温的性能，广泛应用于石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭等行业。

电动硬密封球阀标准规范：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、

SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

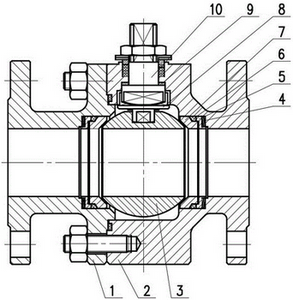

硬密封球阀结构

电动硬密封球阀技术参数：

公称通径	DN15～DN300(mm)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接方式	法兰连接或其他
密封形式	金属硬密封
电源电压	AC220V、AC380V、DC24（其他定制）
驱动形式	电源驱动
温度范围	-40℃～450℃
阀体材质	碳钢WCB、不锈钢304、316、316L等
控制方式	开关型（开关切断控制）、调节型（4-20mA模拟信号）
适用介质	高温蒸汽导热油、其它液体、腐蚀性介质等
