气动真空球阀

气动真空球阀

  • 阀门型号:GUQ高真空球阀
  • 通径规格:DN15~DN100
  • 结构形式:O型浮动直通
  • 阀体材质:碳钢、不锈钢304、316、316L等
  • 公称压力:1.3×10-7Pa~6×105pa
  • 适用温度:常温
  • 应用范围:空气及非腐蚀性气体,真空系统中
  • 产品特点:结构简单、密封性好,可用于高真空及低压状态下
气动真空球阀概述:

气动真空球阀是指阀门的工作压力低于标准大气压力,即处于真空负压的状态,所以通常也被称为气动负压球阀,主要用于真空系统中做开关控制或调节流量使用。气动真空球阀对材料和清洁度要求非常高,因为要保证在真空下无挥发物,并且经过了密封加强处理,可有效防止大气环境杂质进入阀腔污染介质。气动真空球阀可安装于任意位置,不仅能使用于真空状态的管路系统中,也能在一定压力下正常运作。

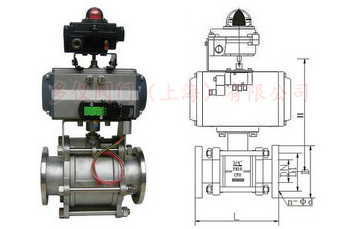

气动真空球阀结构
气动真空球阀特点:

1,可在高真空状态下正常工作,也能应用于低压的系统中,达到正负压同用的优点;
2,气动真空球阀利用气源压力来控制阀门,驱动力矩小,可在短时间内快速启闭;
3,可在任意位置安装,并且有多种不同连接方式,能够满足任何复杂状况;
4,气动高真空球阀结构简单、密封性好,选用不同材质及作用形式可对应使用在不同的工况场合。
5,广泛应用于真空、乳制品、酒业、生物工程、食品及化工领域,能有效保证阀门的密封性能。

气动真空球阀技术参数:


公称通径DN15~DN100(mm)
压力范围1.3×10-7Pa~6×105pa
连接方式活套法兰、焊接法兰、快装式、螺纹
阀体结构三片式阀体
驱动方式气源压力0.4-0.7bar
工作温度常温
适用介质高纯度气体及非腐蚀性气体
作用形式单作用弹簧复位(常开、常闭),双作用(气开气关)
控制方式切断型(开关两位控制)、调节型(4-20mA信号)

如何降低气动真空球阀漏气率:

1、抽空与气动高真空球阀相连接的管道,采用圆弧过渡,使气路不被堵塞,能够畅通无阻。
2、尽可能避免出现死角,应采用高精度抛光,完全符合真空的适用标准。
3、加强对气动高真空球阀内外表面的抛光处理,使之不易吸附气体,达到真空效果。
4、尽可能减小真空系统的体积,以及缩短管路系统的长度。
5、所用材料除要求具有光洁表面、无划伤、无裂纹外,还要求有低的渗透率和出气率以及良好的耐热性耐油性,同时要有一定的强度、硬度和弹性等。
