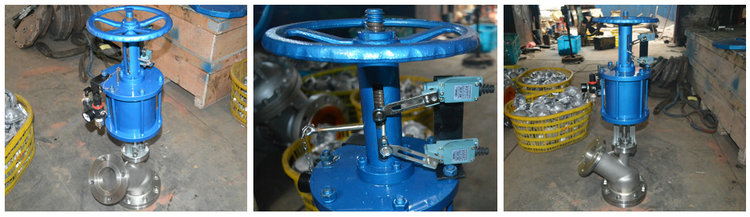

气动放料阀工作原理及图片
时间：2017-06-12 18:21:36 来源：多仪阀门 点击：0次
气动放料阀由气动执行器与放料阀组成，是利用气源压力来控制阀门操作的气动阀门，主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。
气动放料阀可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于气动放料阀的特殊结构以及工程材料的运用，所以是一种非常经济且极高效的阀门。
气动放料阀工作原理：
1、轻松转动手轮，将切换手柄推移到（分）指示牌，即可进行气动操作。
2、当气源进入电磁阀后，电磁阀自动开戾上（或下）输气口，电磁阀接通电源时，阀门自动开启，断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。
3、当气源进入气缸上部时，将活塞推向下部，即关闭阀门。
4、当气源进入气缸下部时，将活塞推向上部，即开启阀门。
5、连续作业时，按上述作往返动力。
手动放料阀工作原理：
1、关闭气源，在无气源压力下，轻松转动手轮，逐渐使切换手柄推移至（合）指示牌，即可进行手动操作。
2、转动手轮，逆时针阀门开，顺时针阀门关。
