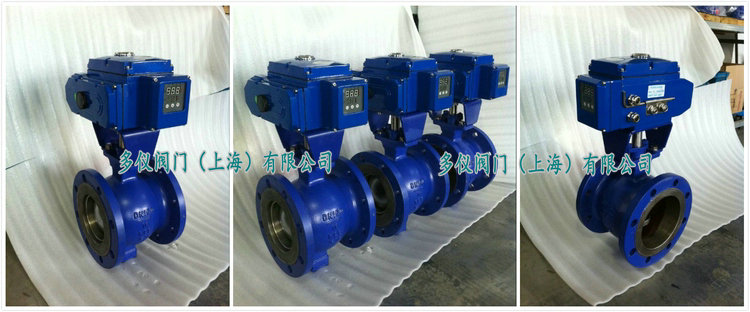

VQ947H-16C电动法兰V型调节球阀图片
时间：2017-11-22 10:30:18 来源：多仪阀门 点击：0次
电动V型调节球阀VQ947H-16C是一种球芯带有V型缺口的固定球阀，调节性能是球阀中比较好的，流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。电动V型调节球阀球芯呈V形状，可实现线性调节，可调范围大。当阀门关闭时，V型缺口与阀座之间产楔形剪切作用，既具有自洁功能又能防止球芯卡死，特别适用于管线结垢冻结场合。
电动V型调节球阀特点：
1，,V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质。
2，具有调节并可靠定位能力，流量特性为近似百分比，可调范围广。
3，V型调节球阀采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
电动V型调节球阀技术参数：
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
强度试验 |
2.4～9.6MPa |
|
密封试验 |
1.76～7.0MPa |
|
流量特性 |
近似等百分比、直线特性 |
|
阀板转角（度） |
0°～至90°（可调） |
|
允许泄漏量等级 |
软密封：零泄露
硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
|
动作时间（S/90度） |
8.5～30 |
36～60 |
|
可调节比 |
250:1 |
300:1 |
|
基本误差 |
全行程的≤±2% |
|
回差 |
全行程的≤±2% |
|
死区 |
全行程的≤0.8% |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
电动V型调节球阀作用原理：
电动V型调节球阀的特殊V型开口与管路流道形成一个截面，可根据V型球芯的开度大小，对介质的流量大小及压力等各项参数进行精确调节控制，适用于要求调节比较大的控制系统中。电动V型调节球阀无需另配伺服放大器，输入DC4-20mA，DC0-10V或DC1-5V的相关信号和电源即可控制球阀运转，实现对介质压力、流量、温度、液位等各项参数的精准调节。
