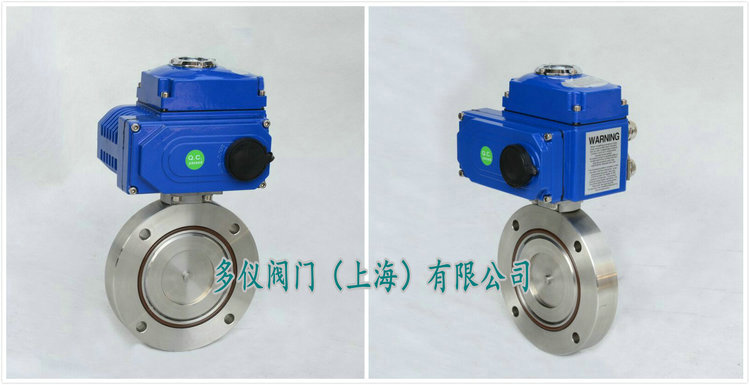

GID不锈钢电动高真空蝶阀图片
时间：2018-04-11 22:46:22 来源：多仪阀门 点击：0次
GID电动高真空蝶阀由电动执行器与不锈钢对夹式真空蝶阀组成，主要用来接通或切断真空管路中的气流，适用的工作介质为空气和非腐蚀性气体。电动高真空蝶阀通过执行器驱动阀杆带动碟板来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的，阀门采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用，并可以任意位置安装。
电动高真空蝶阀特点：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
电动高温真空蝶阀技术参数：
|
适用范围(Pa) |
2x105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
开闭时间(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
法兰标准 |
GB/T6070 |
|
安装位置 |
任意 |
|
控制电路 |
标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC |
|
信号反馈 |
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型 |
