自力式调节阀

多仪阀门调节阀自力式调节阀系列
自力式压差调节阀

自力式压差调节阀

  • 阀门型号:ZZCP
  • 通径规格:DN15~DN250mm
  • 结构形式:直通铸造阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN10、PN16
  • 适用温度:≤150℃
  • 应用范围:非腐蚀性的液体、气体和蒸汽等介质
  • 产品特点:具有压力平衡功能,灵敏度高等优点
自力式压差调节阀概述:

自力式压差调节阀主要由控制阀、执行器和一个设定压力的弹簧组成,分为差压上升阀关和压差上升阀开两种形式,无需外加能源,利用工艺管道中介质的压力变化,与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。自力式压差调节阀适用于非腐蚀性的液体、气体和蒸汽等介质,可用于各种油品、化学品、液体储罐气封。

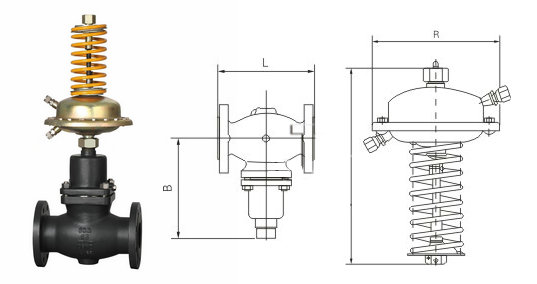

自力式压差调节阀结构图
自力式压差调节阀特点:

自力式压差调节阀无需外部能源,利用管道自身压力调节,节约能源,系统简单成本低,可用于无电、无气的场合,不存在外部能源的隐患,且操作简单,设定时只需旋转调节螺母即可,具有压力平衡功能,灵敏度高等优点,通过组合件,可以进行多项组合控制!

自力式压差调节阀参数:


技术参数
公称通径 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力 PN1.0、1.6MPa
法兰标准 ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料 铸钢(ZG230-450)、铸不锈钢
阀芯材料 硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)
软密封:不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

自力式压差调节阀工作原理:

自力式(差压上升阀关)控制阀,自控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压差控制,当压差升高时,控制阀关闭。

自力式(压差上升阀开)控制阀.由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽.在系统管道中的压差控制.当压差升高时,控制阀开启。

自力式压差调节阀流量系数:


额定流量系数、噪音衡量系数、允许压差
公称通径DN(mm)   15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数KvS   4 6.3 8 16 20 32 50 80 125 160 280 320 450
噪音衡量系数Z值   0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差( Mpa) PN10 1.0 1.5 1.2 1.0
PN16 1.6

自力式压差调节阀结构组成:

结构简图
1 2 3 4 5 6 7 8 9 10 11
阀体 阀座 阀轴 阀盖 膜盖 膜片 弹簧 调节螺母 导压管 平衡膜片 充注阀

相关产品 : 自力式微压调节阀      自力式压力调节阀     自力式流量调节阀
