多仪阀门 – 调节阀 – 电动调节阀系列

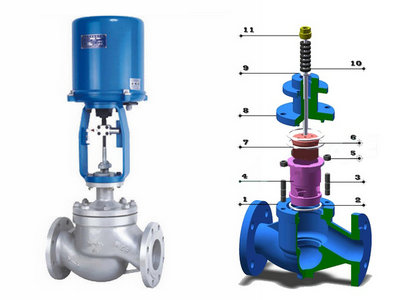

电动套筒调节阀

阀门型号：ZDLM
通径规格：DN25～DN300mm
结构形式：压力平衡式阀芯
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN16、PN40、PN64
适用温度：-17℃-450℃（具体见产品详情）
应用范围：电力、冶金、石油、化工、轻工
产品特点：允许压差大，稳定性好，工作时不易产生振动，适用性强

电子式电动套筒调节阀概述：

ZDLM电子式电动套筒调节阀采用套筒导向平衡型阀芯，特别适用于阀前阀后压差较大，泄露要求不高的工作场合，且操作稳定性好，工作时不易产生振动，噪音低。电动套筒调节阀可配PSL、3810电子式电动执行器，以电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。【查看

电动套筒调节阀工作原理动态图 】

电子式电动套筒调节阀特点：

电动套筒调节阀阀芯导向面大，可以减小流体流动引发振动，具有工作平稳、流量特性准确等特点，且噪音低，比普通的单、双座调节阀噪声降低10dB左右，适用性强，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。

电子式电动套筒调节阀参数：

阀体
形式	直通铸造铁球型阀
公称通径	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	压力平衡式阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动执行机构参数：

执行机构
型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直径	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
输出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd\|\| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

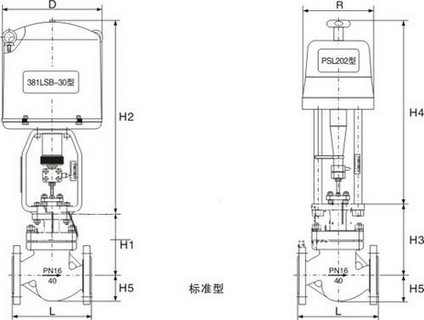

电子式电动套筒调节阀尺寸：

外形尺寸及重量单位：mm
公称通径		25	32	40	50	65	80	100	125	150	200
L	PN16/40	184	220	222	254	276	298	352	410	451	600
L	PN64	210	251	251	286	311	337	394	457	508	650
D		255	255	255	255	255	255	255	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	152	152	160	205	205	208	273	330	364
H1	PN64/100	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	172	172	180	232	232	235	300	357	391
H3	PN64/100	156	180	180	200	237	237	247	317	367	397
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5		58	68	73	80	90	98	108	123	140	168
H5		68	75	83	88	100	105	125	148	170	203
重量 (KG)	PN16/40	12	15	17	18	34	46	54	76	79	100
重量 (KG)	PN64/100	16	19	26	27	43	69	85	120	125	150
