多仪阀门 – 蝶阀 – 气动蝶阀系列

气动低温蝶阀

阀门型号：气动低温蝶阀
通径规格：DN50～DN500
结构形式：中线型、偏心
阀体材质：不锈钢
公称压力：PN10、PN16
适用温度：-40℃～196℃
应用范围：液氦、液氢、液化天然气、液氮、液氧
产品特点：可应用于低温介质，远程控制，快速启闭

气动低温蝶阀概述：

气动低温蝶阀主要适用于介质温度在-40℃～ -196℃等液氮（深冷）介质的低温工况中，为了保证低温蝶阀能在低温下安全可靠地运行，阀门零件在精加工前已进行深冷处理，阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。气动低温蝶阀使用介质通常为液氦、液氢、液化天然气、液氮、液氧等低温流体。

气动低温蝶阀特点：

气动低温蝶阀承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温度变化时不会产生永久的变形。伸长型上阀盖的采用接合阀轴两重密封，保证了密封填料在低温下的长期稳定性，因此被广泛使用于液化天然气与空分行业等深冷流体过程的控制。

气动低温蝶阀参数：

公称通径	DN50～DN500(MM)
公称压力	PN1.0、1.6MPa

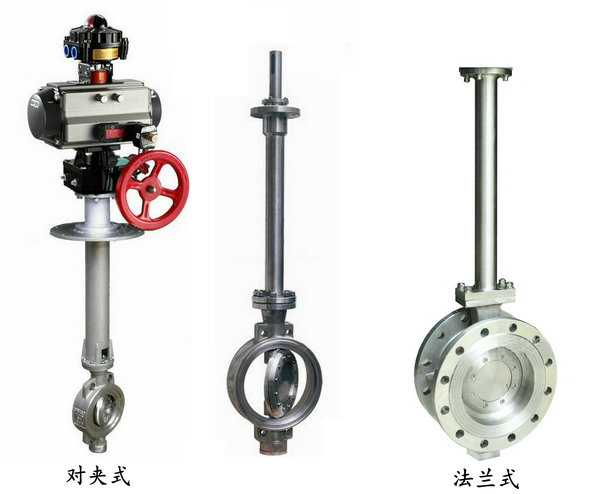

连接方式	对夹式、法兰
驱动形式	气动控制（气源驱动,压缩空气4～7bar）
适用温度	-40℃～196℃
阀体材质	CF8、CF8M、CF3M
密封材质	PEFE、PPL、304、316
阀盖型式	标准一体式

气动低温蝶阀可选附件：

驱动方法	压缩空气(可带手轮)
供气压力	0.4-0.7mpa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
