电动真空蝶阀
- 阀门型号：GID高真空蝶阀
- 通径规格：DN50-DN400
- 结构形式：对夹式
- 阀体材质：不锈钢304、316、316L
- 公称压力：2x105～1.3x10-5
- 适用温度：丁腈橡胶-25～+80℃，氟橡胶-30～+150℃
- 应用范围：真空系统,空气及非腐蚀性气体
- 产品特点：密封性能好，能用于真空状态,也可在低压状态下使用
电动高真空蝶阀概述：
GID电动高真空蝶阀是指工作压力低于标准大气压的阀门，属于密封型蝶阀，泄漏量为零，主要用于真空系统中接通或切断管路中的气流，或者调节气流量大小，一般工作介质为空气和非腐蚀性气体。电动高真空蝶阀通过执行器驱动阀杆，带动碟板来实现阀门开、关或中间位置的控制，达到接通或切断真空管路中气流的目的，阀门采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。
电动真空蝶阀通常根据工作压力，可分为三大类： 低真空阀：绝对压力在 101325~0.133Pa 高真空阀：绝对压力在 0.133~1.33 ×10-6Pa 超高真空阀：绝对压力在 1.33×10-6~1.33×10-10Pa |  |
电动高真空蝶阀特点：1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
电动真空蝶阀技术参数：| 适用范围(Pa) | 2x105～1.3x10-5 |
| 漏气率（Pa.L/S) | ≤1.3x10-6 |
| 驱动形式 | 电动控制 AC220V【AC380V；DC24V】 |
| 介质温度(℃) | 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， |
| 法兰标准 | GB6070.3-85 |
| 安装位置 | 任意 |
| 信号反馈 | 标准出厂：带无源触点型 特殊指定：4～20mA DC调节型 |
| 作用形式 | | 开关型（开关两位控制） |
|---|
| | 调节型（4-20mA信号调节流量大小） |

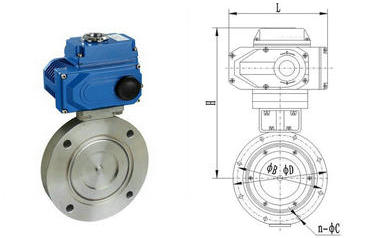

电动真空蝶阀连接尺寸：| 公称通径(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
| 连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 |
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 |
真空阀阀门应用范围：
1，石油化学工业用真空阀
石油化学工业用真空阀，通常用于化纤工业，高级润滑脂精炼等设备系统中。要求阀门既用于低真空系统，又能用于压力系统。真空系统的压强通常为 0.005~0.133Pa，压力系统的压强为 1.0~4.0MPa。结构型式通常为直流式，Y 形真空截止阀，与普通 Y 型截止阀基本相同。
2，冶金机械工业用真空阀
冶金机械工业通常使用真空或高真空阀门，用于高级合金钢的真空冶炼、真空脱氧、真空热处理、真空铸造、电气绝缘处理等设备中。
3，核工业用真空阀
在核工业领域，广泛使用各类真空阀门，在高能物理、受控热核聚变研究中，使用高真空和超高真空阀门；在同位素分离工厂中，使用高真空和低真空阀门。结构形式通常以金属波纹管或膜片作为阀瓣密封元件，并要求高清洁度的真空截止（节流）阀。相关产品 ： 气动真空蝶阀
