电动球阀

多仪阀门球阀电动球阀系列
电动Y型三通球阀

电动Y型三通球阀

  • 阀门型号:Q942F,Q942H,Q942Y
  • 通径规格:DN50~DN250mm
  • 结构形式:Y型三通120°、135°
  • 阀体材质:碳钢WCB、不锈钢304、316、316L等
  • 公称压力:PN16、PN25、PN40、PN64
  • 适用温度:-40℃~450℃
  • 应用范围:石油、化工、发电、造纸、天然气
  • 产品特点:实现各管道能够得到很好、很顺的切换
电动Y型三通球阀概述:

Q942F/H电动Y型三通球阀顾名思义即采用Y型流道形式,阀座为三面阀座,有相互成120°、135°二种阀体结构形式,根据需要实现对介质流向切换两种工况。电动Y型三通球阀的安装形式多样,可根据管路的布局选择不同的外形进行安装,流道平坦、流体阻力小,流通能力强,不会使介质停留在流道内部,实现各管道能够得到很好、很顺的切换,不会造成二次污染。

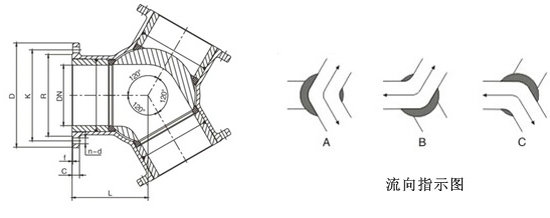

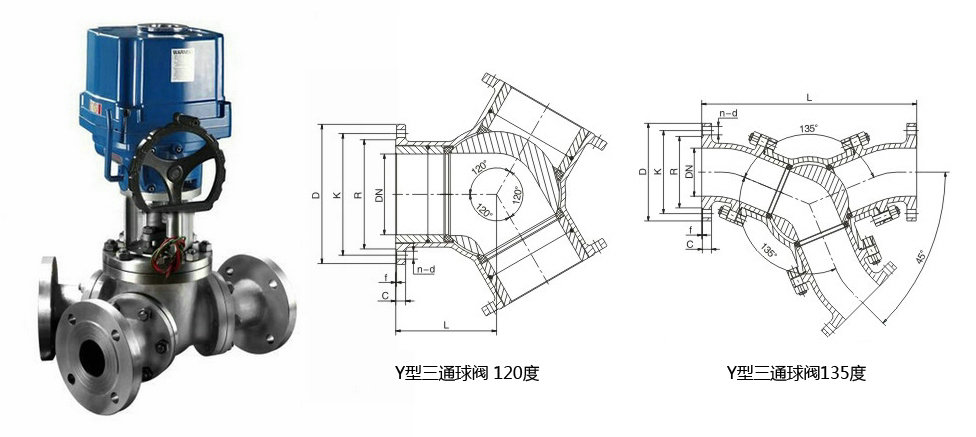

电动Y型三通球阀结构图

电动Y型三通球阀应用:

电动Y型三通球阀与阀座密封,根据工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺,适用各种苛刻工况,软密封适用200℃以下工况,硬密封碳钢不超过425℃,不锈钢不超过450℃。广泛应用于石油、化工、发电、造纸、天然气、液压油、工程机械等行业。

电动Y型三通球阀参数:


公称通径DN50~DN250(mm)
公称压力PN1.6、2.5、4.0、6.4MPa
连接形式法兰式
结构形式Y型三通
驱动方式电动控制(可带手动手轮)
使用温度-40℃~450℃
电源电压AC220V、AC380V、DC24(其他定制等)
阀体材质碳钢WCB、不锈钢304、316、316L等
密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

电动Y型三通球阀流向

电动Y型三通球阀可选功能:

 可选功能
防爆功能防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4
调节功能输入输出4-20mA、O- 5V.DC、0- 10V.DC
手动功能可装配手动装置,开阀、关阀功能
控制形式开关型,调节型,整体式
