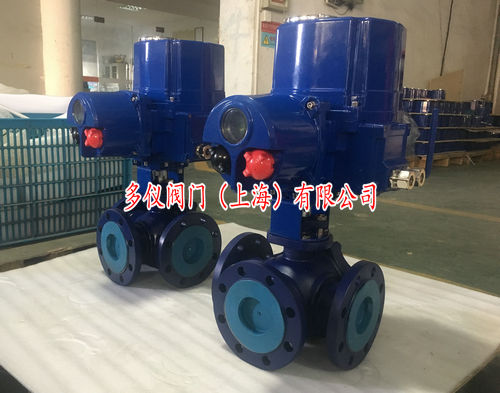

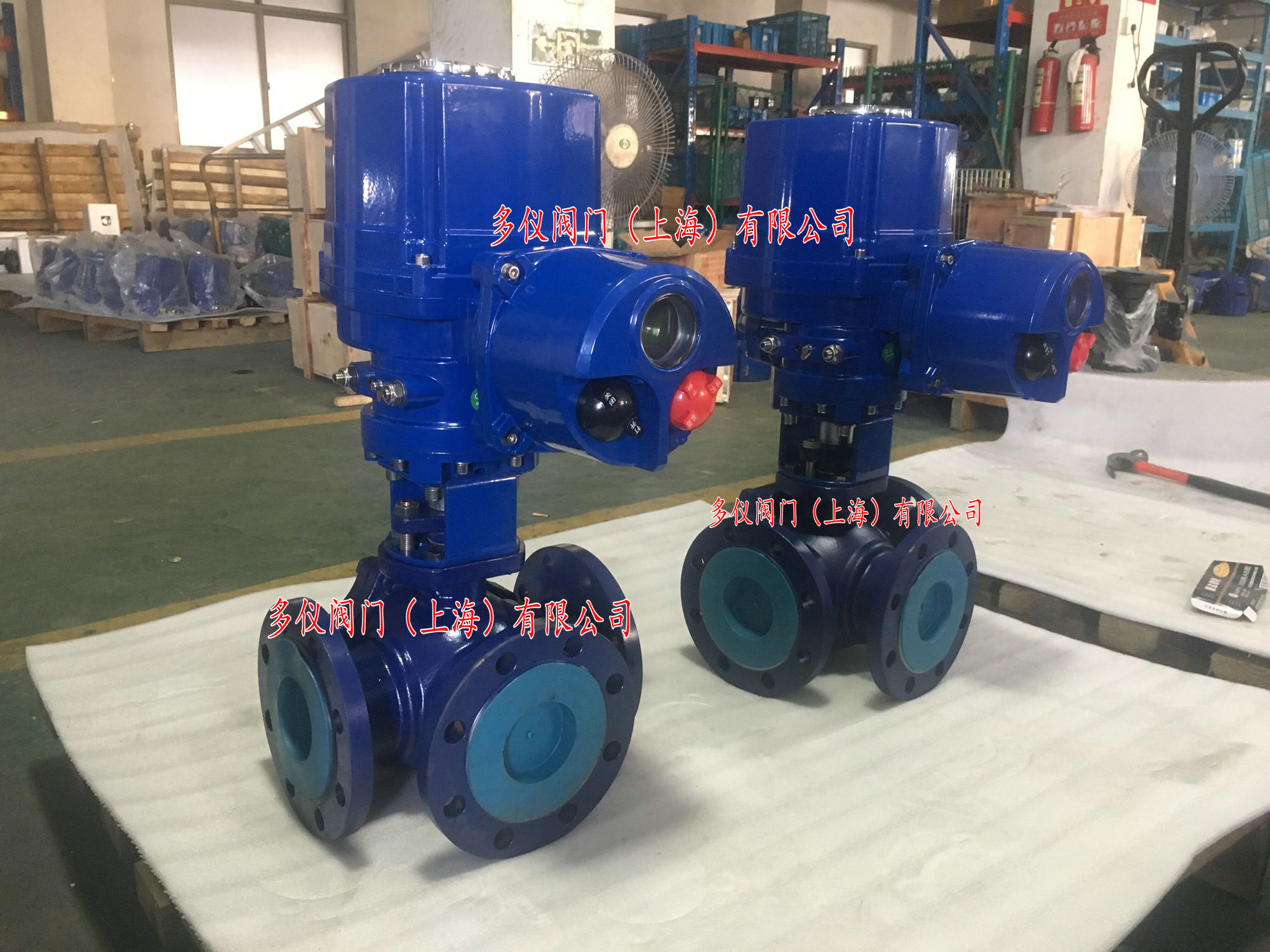

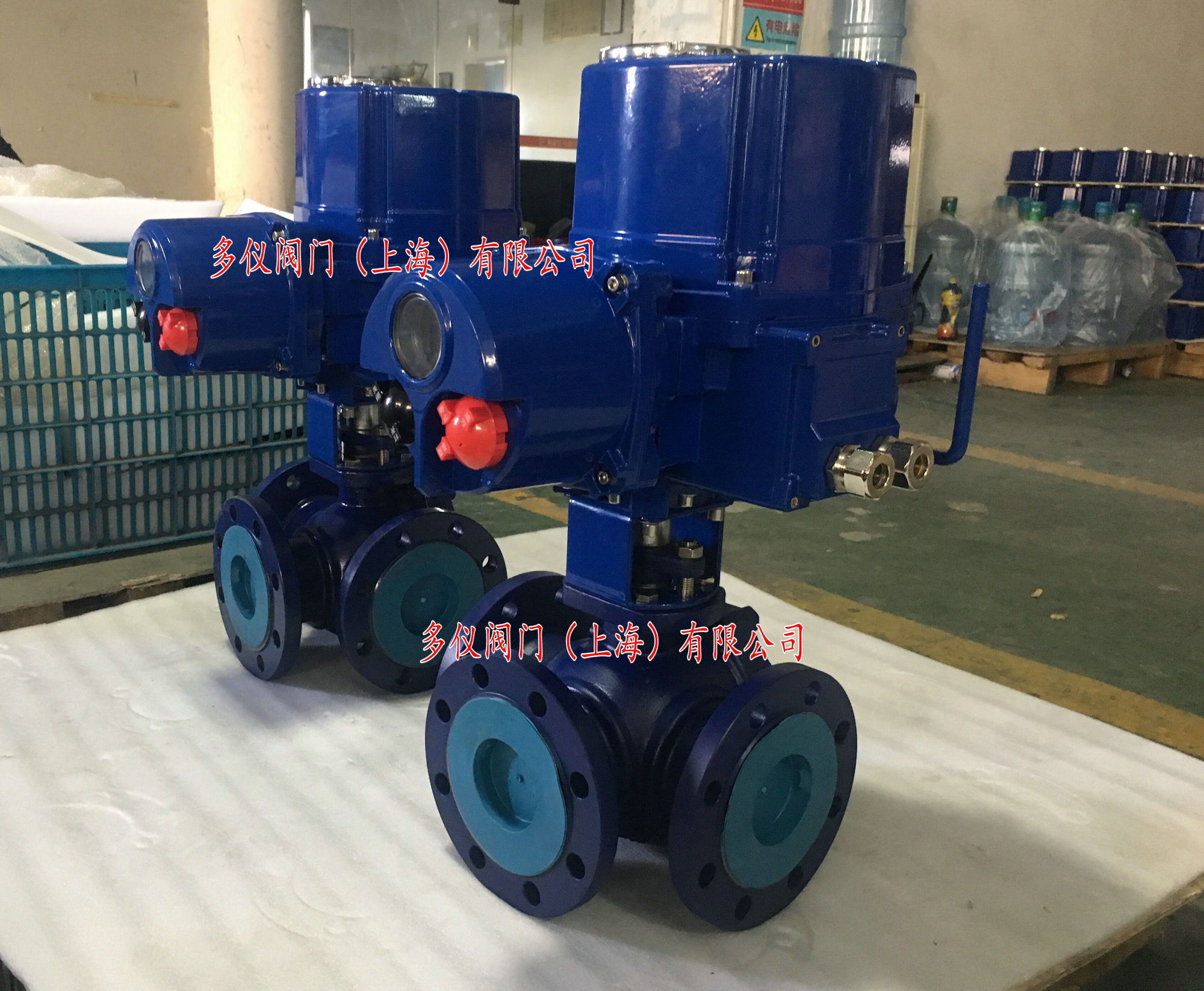

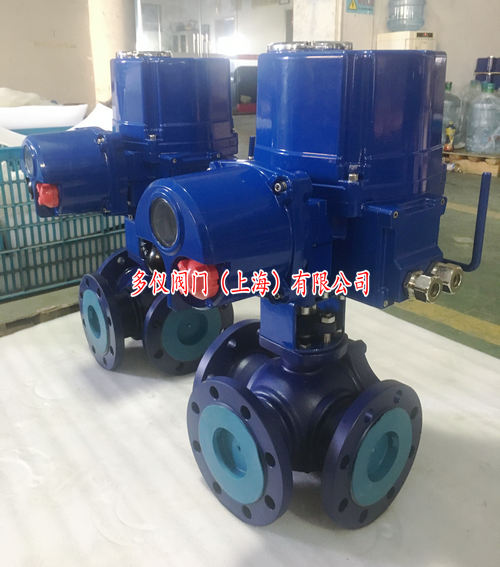

防爆电动三通调节球阀图片
时间：2018-08-27 23:18:07 来源：多仪阀门 点击：0次
防爆电动三通调节球阀是一种多功能高性能三通旋转阀，不仅可适用于易燃易爆场所（防爆等级EX dII BT4），并可根据相关模拟量信号（4-20mA、0-10V、1-5V）控制管道介质的流量、压力等参数，还能达到对管道介质流向的切换以及分流或合流的作用。
防爆电动三通调节球阀主要由防爆电动装置及调节模块与T型或L型三通球阀组成，通过输入控制信号及相关电源即可控制球阀运转，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
防爆电动三通调节球阀根据结构不同分为T型和L型，T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

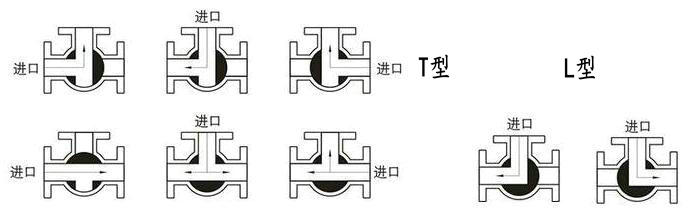

三通球体流向图
|
公称通径DN(mm) |
15~200 |
|
公称压力(MPa) |
PN1.6-6.4MPa |
|
动作范围 |
0～90° |
|
阀座温度 |
PTFE：-30℃～180℃ PPL ：-30℃～250℃ 硬密封：-30℃～450℃
|
|
结构形式 |
三通T型、三通L型 |
|
阀体材质 |
WCB、304、316 |
|
适用介质 |
水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。 |
|
控制形式 |
开关到位灯(开关两位控制)、无源触点信号、智能调节(4～20mA模拟量信号控制) |
