蝶阀知识

蝶阀的种类及分类

时间:2017-04-17 14:52:09   来源:多仪阀门   点击:0

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式分为较密封型和硬密封型两种。软密封蝶阀一般采用橡胶环密封,硬密封蝶阀通常采用金属环密封,按连接型式分为法兰连接和对夹式连接,按传动方式分为手动、齿轮传动、气动、液动和电动几种。

电动蝶阀种类

电动蝶阀
气动蝶阀种类

气动蝶阀

对于蝶阀种类繁多,以及在特殊工况中,对应使用的蝶阀产品也是不一样的,所以对于这类的阀门,应当与工程师另行选型!蝶阀按常见的种类及分类可分为以下几种形式:

(一)按结构形式分类

1,中心密封蝶阀
2,单偏心密封蝶阀
3,双偏心密封蝶阀
(二)按链接方式分类

3,支耳式蝶阀
4,焊接式蝶阀

(三)按工作温度分类

1,高温。t>450 °C的蝶阀。
2,中温蝶阀。120 C<t<450 ℃的蝶阀。
3,常温蝶阀。一40C<t<120 °C的蝶阀。
4,低温蝶阀。一100<t<一40 °C的蝶阀。
(四)按密封面材质分类

1,软密封蝶阀。
(1)密封副由非金属软质材料对非金属软质材料构成。
(2)密封副由金属硬质材料对非金属软质材料构成。
2,金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

(五)按工作压力分类

1,真空蝶阀,工作压力低于标堆大气压的蝶阀。
2,低压蝶阀,公称压力PN<1.6MPa的蝶阀。
3,中压蝶阀,公称压力PN为2.5--6.4MPa的蝶阀。
4,高压蝶阀,公称压力PN为10。0--80.0MPa的蝶阀。
5,超高压蝶阀,公称压力PN>100MPa的蝶阀。
(六)按密封形式分类

1,强制密封蝶阀。
(1)弹性密封蝶阀。密封比压由关闭时阀板挤压阀座,阀座或阀板的弹性产生。
(2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
2,充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。
3,自动密封蝶阀。密封比压由介质压力自动产生。

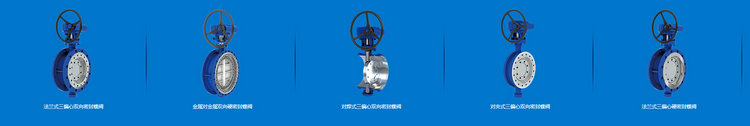

蝶阀种类
