蝶阀的工作原理（图）
时间：2017-06-29 13:39:36 来源：多仪阀门 点击：0次

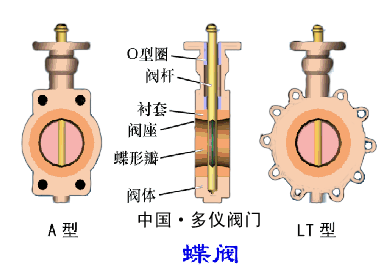

蝶阀工作原理：
蝶阀是根据旋转阀杆同时带动碟版转动来做启闭的一种阀门，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，主要是旋转碟板90°来做流量控制，当碟板到达90°时阀门处于全开状态，同时可以改变碟板的角度来调节介质流量，一般安装于管道的直径方向。蝶阀与阀杆自身是没有锁定能力，为了有效的调节流量需装蜗轮减速器，加装蜗轮减速器的蝶阀不仅使蝶阀有自锁能力，还能改变蝶阀的操作性能及更准确的调节介质流量。
蝶阀的特点：
(1)结构简单，外形尺寸小。由于结构紧凑，结构长度短，体积小，重量轻，适用于大口径。
(2)流体阻力小，全开时，阀座通道有效流通面积较大，因而流体阻力较小。
(3)启闭方便迅速，调节性能好，蝶板旋转90。既可完成启闭。通过改变蝶板的旋转角度可以分级控制流量。
(4)启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
(5)低压密封性能好，密封面材料一般采用橡胶、塑料、故密封性能好。受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小。但硬密封蝶阀的使用压力和工作温度范围，都有了很大的提高。
1.蝶阀在完全开启时，具有较小的流阻。当开启在大约15°~70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍。由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。依据密封件的强度，也可用于粉状和颗粒状介质。
2.蝶阀适用于流量调节。由于蝶阀在管中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管路介质压力的强度。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。
3.蝶阀的结构长度和总体高度较小，开启和关闭速度较快，且具有良好的流体控制特性。蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的规格和类型，使之能恰当地、有效地工作。
