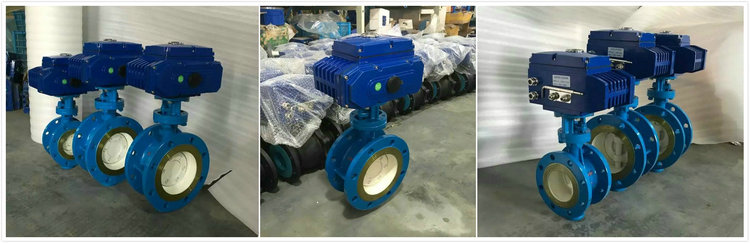

长寿命高性能电动蝶阀图片
时间：2017-06-12 16:08:22 来源：多仪阀门 点击：0次
高性能电动蝶阀是在吸收几种不同结构蝶阀优点的基础上设计而成的一种新型蝶阀，适用于气体输送和对阀门寿命要求很高的工艺介质中，正常使用寿命可达百万次。高性能电动蝶阀密封机构通过系统压力达到一种真正的动态密封，法兰夹的越紧、压力越大密封性能越佳，因此有优良的切断性能和耐久性能。
高性能电动蝶阀特点：
1，高性能电动蝶阀具有严密的密封性能，超长的使用寿命，可作快速切断或调节流量之用。
2，产品适用于各种工业管道中液体和气体(包括蒸汽)的输送。
3，经特选，也可用于特殊介质，如氯气、氧气、高真空、抗硫或腐蚀性介质，产品还可具有防火结构供选择。
4，连接方式可采用对夹式或用于大管径的法兰式。
高性能电动蝶阀技术参数：
公称通径：DN50-DN500
阀体材质：304、316、碳钢
阀板材质：304、316、碳钢
阀座材质：PTFE、合金
蝶阀结构：二偏心、三偏心
连接方式：对夹、法兰式
压力等级：PN10/16/25
温度范围：PTFE：-29~+180℃；合金：-29~+420℃
控制方式：电动控制
电动执行器：开关型带无源信号、开关带4-20mA反馈、智能调节式输入输出4-20mA
可 选：可选防爆型电动执行器；防爆等级：EX dⅡBT4 EX dⅡCT6
电 压：AC220V AC110V AC380 DC12V DC24V DC110V
高性能电动蝶阀零件材料：
|
1 |
底座 |
WCB、CF3、CF3M、CF8、CF8M |
 |
 |
|
2 |
下轴套 |
铜合金、304、316 |
|
3 |
阀体 |
WCB、CF3、CF3M、CF8、CF8M |
|
4 |
密封圈 |
304、316 |
|
5 |
压板、蝶板 |
WCB、CF3、CF3M、CF8、CF8M |
|
6 |
固定销 |
25、35、45 |
|
7、8 |
上、下阀轴 |
304、316、316L |
|
9 |
上轴套 |
铜合金、304、316 |
|
10 |
填料 |
柔性石墨 |
|
11、12 |
填料压盖组件 |
WCB、CF3、CF3M、CF8、CF8M |
