多仪阀门 – 蝶阀 – 气动蝶阀系列

气动调节蝶阀

阀门型号：D671X，D641X，D673H，D643H
通径规格：DN50～DN1200
结构形式：中线型，双偏心，三偏心等
阀体材质：铸铁、碳钢、不锈钢304、316、316L等
公称压力：PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：水、气体、蒸气、油品、腐蚀性介质等
产品特点：实现对介质流量、压力、温度等参数的调节控制

气动调节蝶阀简介：

气动调节蝶阀是通过输入控制信号后，利用气源驱动来调节碟板开度，从而控制介质流量大小的可调节型气动蝶阀，主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后，通过0.4-0.7MPa进气来调节阀门的开度大小，从而实现对管道中介质流量、压力、温度和液位等工艺参数的调节，是调节流量和截断流体的常用装置。气动调节蝶阀可根据工况需要选用不同密封件(软密封和硬密封)，以满足于不同的使用要求，广泛应用于化工、环保、空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。

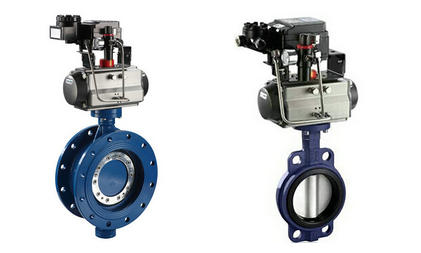

气动法兰调节蝶阀气动对夹式调节蝶阀

气动调节蝶阀原理：

气动调节蝶阀执行机构分为单作用和双作用，双作用为气开气关式，开启和关闭都需要气源压力，失气保持原位。而单作用为气关弹簧复位式和气开弹簧自动归位，一般分为常开型和常闭型，其适用于要求现场发生故障或没有气源时，阀门需要快速关闭或打开的场所，用紧急切断或流通。

气动调节蝶阀技术参数：

公称通径	DN50～DN1200(mm)
压力等级	PN1.0、1.6、2.5、4.0MPa
连接方式	法兰、对夹式
密封形式	软密封或金属硬密封
驱动方式	气源驱动,压缩空气4～7bar
动作范围	0～90度
阀体材质	铸铁、碳钢、不锈钢304、316、316L等
工作场合	水、气体、蒸气、油品、腐蚀性介质等
温度范围	软密封：-29℃～180℃ 硬密封：-40℃～450℃
控制方式	装配阀门定位器，智能调节型(4～20mA模拟量信号)

气动调节蝶阀标准规范：

设计标准：GB/T2238-1989

结构长度：GB/T12221-1989

压力试验：GB/T13927-2000；JB/T9092-1999

法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；

可调范围R：50：1

使用次数：100万次

回差：带定位器：小于全行程的2%

基本误差：带定位器：小于全行程的±2%

泄露量l/h：符合ANSI B16.104 IV级标准

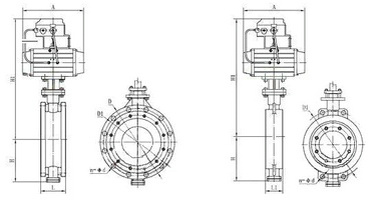

气动调节蝶阀（法兰式）气动调节蝶阀（对夹式）

气动调节蝶阀执行器参数：

执行机构	GT、AT、AW系列单双作用气动执行器
供气压力	0.5～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
