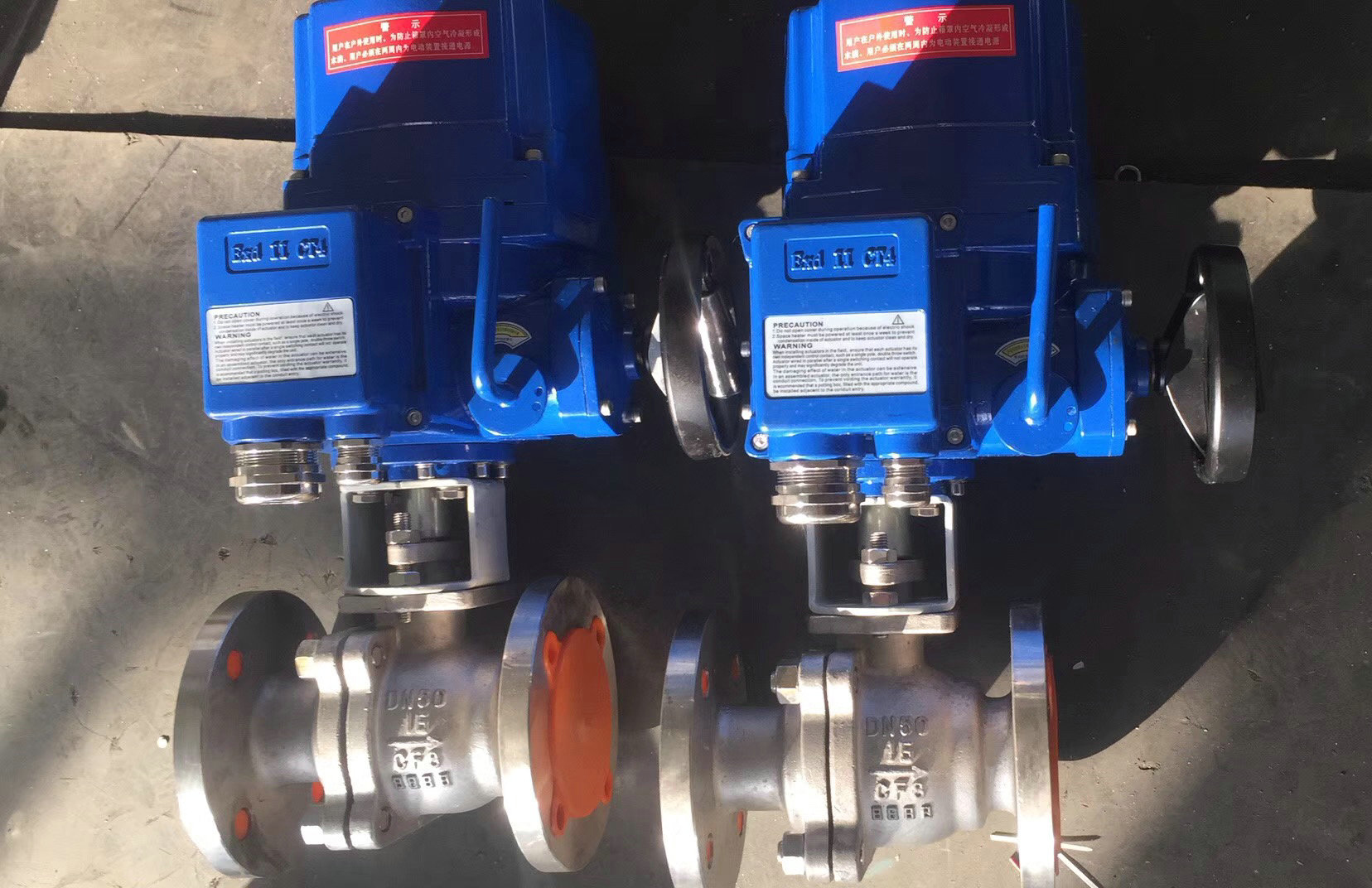

防爆电动球阀EXDII CT4图片
时间：2017-11-29 18:11:45 来源：多仪阀门 点击：0次
防爆电动球阀EXDII CT4用于被要求达到防爆标准等级的易燃易爆工况场合当中，ExdⅡCT4指的是防爆等级为C极，相对于一般场合使用的是B级防爆(ExdⅡbT4)，C级防爆对电机的要求更高，一般用在气体防爆场合，采用铸钢或者钢板焊接机壳的电机。
EXDII CT4防爆电动球阀的电气元件要求都做防火、防静电处理，且都达到防爆标准，一般用于介质如液体或气体、煤矿、石油、化工等工况，通过以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其对管路中介质流量大小、压力、温度等参数的自动化控制或开关控制。
EXDII CT4防爆电动球阀性能特点：
1，壳体:壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2，电机:全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
3，手动结构:手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永久手动状态）
4，指示器:指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
5，干燥器:用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6，限位开关:机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
7，扭矩开关:可提供过载保护，在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
8，自锁:精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
9，防脱螺栓:拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。
10，安装:底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
11，线路:控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
12，智能模块:采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
13，阀位数字显示:执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
