多仪阀门 – 截止阀 – 气动截止阀系列

气动高温截止阀

阀门型号：J641H，J641Y，J641W
通径规格：DN50～DN300
结构形式：直通
阀体材质：锻钢、不锈钢304、316、316L、铬钼钢
公称压力：PN160-PN320
适用温度：-29℃-550℃
应用范围：钢铁、冶金、电厂、热电等企业
产品特点：耐冲刷，密封可靠，耐磨、抗擦伤性能好，耐高温高压

气动高温截止阀简介：

气动高温截止阀是使用压缩气体控制阀门开关的的截止阀，他的开关均由压缩气体的供给来执行，带有散热装置的启闭装置、采用对焊或法兰方式与管道连接，适用于高温高压场的两位控制和开关操作。

气动高温截止阀技术参数：

驱动方式：气动控制

气密封试验：05-0.7mpa

连接方式：法兰式、对焊式

公称压力：16、25、32MPa

适用温度：425℃ 450℃ 500℃ 550℃

用途：钢铁、冶金、电厂、热电等企业

阀体材质：锻钢、不锈钢304、304L、316、316L、铬钼钢

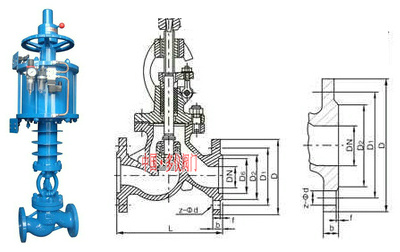

气动高温截止阀结构图

气动高温截止阀原理：

气动高温截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，阀门操作方便、灵活。气缸使用介质：压缩空气，氮气。气动截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

气动高温截止阀性能规范：

公称压力	16.0--32.0（Mpa）
壳体试验	24.0--48.0（Mpa）
密封试验	17.6--35.0（Mpa）
供气压力	0.4--0.7（Mpa）
适用介质	C:水、油品、蒸汽；P:氮氢混合气；R:碱液、液氨
