电动蝶阀

多仪阀门蝶阀电动蝶阀系列
电动中线蝶阀

电动中线蝶阀

  • 阀门型号:D971X,D941X,D971F,D941F
  • 通径规格:DN50~DN2000
  • 结构形式:中线型(对夹式,法兰)
  • 阀体材质:球墨铸铁、碳钢WCB、不锈钢304、316等
  • 公称压力:PN6、PN10、PN16
  • 适用温度:-40℃~200℃
  • 应用范围:气体、水、油品、腐蚀性介质等
  • 产品特点:结构简单,密封性能好,流阻较小,开关力矩也小
电动中线蝶阀概述:

电动中线蝶阀(同心蝶阀)采用中线型结构设计,阀板中心与阀体中心是同心的,即阀杆轴心、蝶板中心与阀体中心都在同一位置上,形成两侧中心对称,阀杆轴心线与蝶板中心平面在同一个平面内并与阀体管道中心线垂直相交。连接方式有:对夹,单夹,法兰。

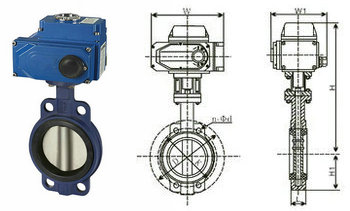

电动中线蝶阀结构图
电动中线蝶阀原理:

电动中线蝶阀阀杆与蝶板垂直放置,阀杆从蝶板的中心通过,当阀门关闭,通过旋转阀板,阀板的外圆密封面挤压合成橡胶阀座,合成橡胶阀座产生弹性变形和弹性力形成的密封比压,以确保阀门的密封。

电动中线蝶阀结构特点:

1、该阀可设计成法兰连接、对夹连接和单夹连接。
2、同杆可设计成通杆,穿销钉和两节杆六方头连接结构。
3、由于阀座密封面与靠背为一体,从而减少了阀座的变形量。
4、蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。
5、阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变而形成弹性力作为密封比压保证蝶阀的密封。

电动中线蝶阀技术参数:

公称通径:DN50-2000(mm)
公称压力:PN0.6 、1.0、1.6 MPa
阀体材质:铸铁碳钢、不锈钢
密封材料:各种橡胶、聚四氟NBR、EPDM、VITON、PTFE
驱动方式:电动控制(开关型,智能调节型)
电源电压:DC24V、110V,AC220V、380V
适用温度:丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质:水、空气、天然气、油品及弱腐蚀性流体
泄漏率:符合GB/T13927-92标准

电动中线蝶标准规范:

电动中线蝶阀结构原理

电动中线蝶阀结构图
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92
