自力式温度调节阀工作原理

时间:2017-07-03 16:50:10   来源:多仪阀门   点击:0

自力式温度调节阀又称自力式温度控制阀,主要由控制阀门和温控器组成,按作用形式不同可分为加热型和冷却型。无需通过外来能源,只需依靠被控介质自身的温度变化,进行自动调节,适用于非腐蚀性的液体、气体和蒸汽等各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。


自力式温度调节阀利用液体受热膨胀,及液体不可压缩的原理实现自动调节。当温度传感器插入被控介质中,被控介质温度升高时,感温液体膨胀,作用力克服弹簧阻力,推动阀芯向下移动,阀门趋于关闭,从而减少热媒介质流量;

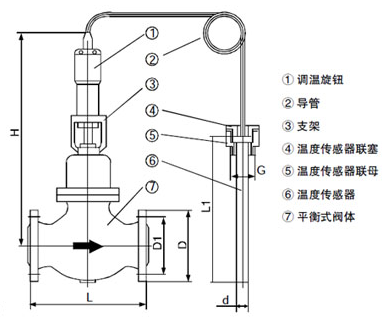

自力式温度调节阀原理图

反之,当被控介质温度低于设定值时,感温液体收缩,弹簧复位推动阀芯开启,增加热媒介质流量,使被控介质温度趋于升高。循环往复,从而使被控介质温度始终保持在设定温度值的允许范围内。
