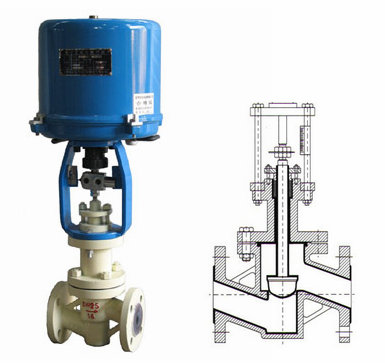

电动衬氟调节阀
- 阀门型号：ZDLPF46
- 通径规格：DN20～DN150mm
- 结构形式：单座柱塞衬氟阀芯
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN16
- 适用温度：-40-180℃
- 应用范围：酸、碱等强腐蚀介质和有毒、易挥发等气体、液体
- 产品特点：耐腐蚀、密封性能好、泄露量小
电动衬氟调节阀概述：
ZDLPF46电子式电动衬氟调节阀具有良好的耐腐蚀性能，该阀接触介质的部位（阀体内腔、阀芯、阀座）全衬有氟塑料，能耐酸、碱，强腐蚀介质，且密封性能好，采用聚四氟乙烯材质的密封，确保无渗漏，泄漏量小，由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级标准。电动衬氟调节阀可广泛适用于对酸、碱等强腐蚀机制和有毒、易挥发等气体、液体介质的过程控制、调节。
电动衬氟调节阀特点：
电动衬氟调节阀内有伺服放大器，无需另配伺服放大器，输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小、重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
电动衬氟调节阀参数：
|
阀体 |
|
形 式 |
直通单座球型阀 |
|
公称通径 |
G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
|
公称压力 |
PN16bar |
|
法兰标准 |
RF |
|
材 料 |
铸钢( ZG230450)、衬聚四氟乙烯(F46)等 |
|
工作温度 |
-40-180℃ |
|
阀盖形式 |
螺栓压紧式 |
|
填 料 |
V型聚四氟乙烯填料 |
|
阀内组件 |
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
阀芯材料 |
2Cr13、衬聚四氟乙烯(F46) |
|
阀座材料 |
2Cr13、衬聚四氟乙烯(F46) |
|
波纹管材料 |
聚四氟乙烯{ F46） |
电动衬氟调节阀执行器：
|
执行机构 |
|
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
|
活塞直径 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
|
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
|
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技术参数 |
电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC |
|
防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 |
|
环境温度：-25 +70℃ 环境湿度：≤95% |
