蝶阀知识

蝶阀法兰介绍,蝶阀法兰种类

时间:2015-11-05 20:16:47   来源:多仪阀门   点击:0
蝶阀法兰叫法兰盘又叫带凸缘零件,是管道中阀门与管子互相连接的一种产品,蝶阀专用法兰与普通的法兰都一样 ,就是内孔不一样。蝶阀专用法兰内孔小,多了一个槽插管用。

蝶阀法兰可以是单独型,也可以是组合型的,如阀门两端的法兰,便于安装螺栓。管子的一端与另一端法兰与法兰连接,或者是连接接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接,管道法兰是指管道装置中配管用的法兰,阀门上是指阀门的法兰,法兰有孔眼,螺栓使两法兰紧连,法兰间是用衬垫密封。

【蝶阀法兰材质】


20号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。

【密封面形式】

平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)、槽面(G)、榫槽面(TG)、环连接面(RJ)。

【按石化行业标准】

螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

【按机械行业标准】

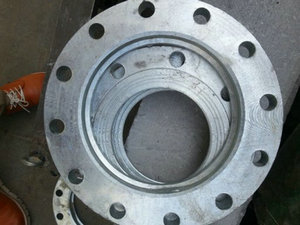

蝶阀法兰图片
蝶阀法兰图片

整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

【按国家标准】

整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

【按化工行业标准】

整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。
