截止阀原理图解 截止阀工作原理
截止阀原理简介：
简单来说截止阀的原理就是利用阀杆扭力给密封面一个向下压力，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质的流入或者用来调节介质的流速。截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动方式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

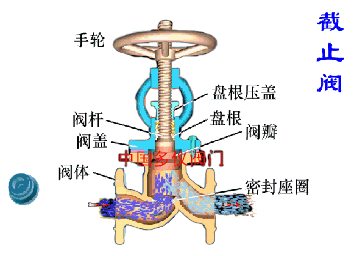

截止阀工作原理图
截止阀的工作原理：
我们假设有一个带盖子的管道，水从管底流入，往管口方向流出，出水管口的盖子就相当于截止阀的关闭件，要是用手向上提起管盖，水就往外流出，用手将管盖盖住，水就停止流动，这就相当于截止阀的工作原理。

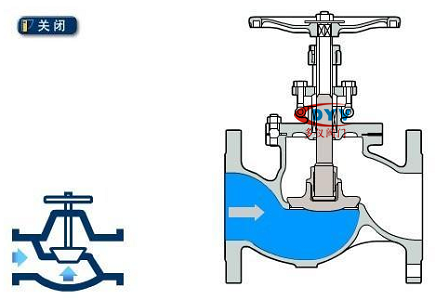

截止阀原理图（关闭状态）
截止阀靠旋转手轮，使阀杆上升和下降，带动阀瓣作平行于介质流向的直线位移，达到启闭的目的。手轮按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。

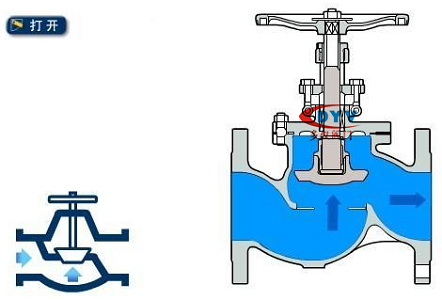

截止阀原理图（开启状态）
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
注：1.截止阀只许介质单向流动，安装时有方向性。
2.截止阀的作用不是0，就是1，不是通就是不通。也就说截止阀只适用于全开和全关，不建议作调节和节流。
