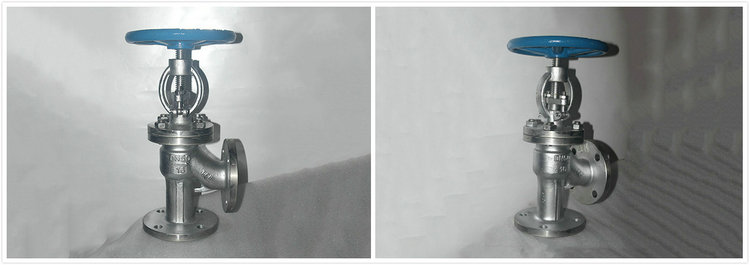

不锈钢法兰角式截止阀J44W图片
时间：2017-06-12 17:57:43 来源：多仪阀门 点击：0次
不锈钢分类角式截止阀J44W是一种采用角式结构的法兰截止阀，主要用来切换管道介质的流动方向，阀门出口与进口两端面成90度直角，直板为垂直上下，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
角式截止阀特点：
1、流路简单，死区和涡流区较小，借助于介质自身的冲刷作用，可有效地防止介质堵塞，即有较好的自洁性能；
2、流阻小，流量系数比单座阀大，相当于双座阀的流量系数；
不锈钢角式截止阀适用于高粘度、含悬浮物和颗粒状流体的场合，或用于要求直角配管的地方。其流向一般为底进侧出。特殊情况下可以反装，即流向侧进底出。
1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
