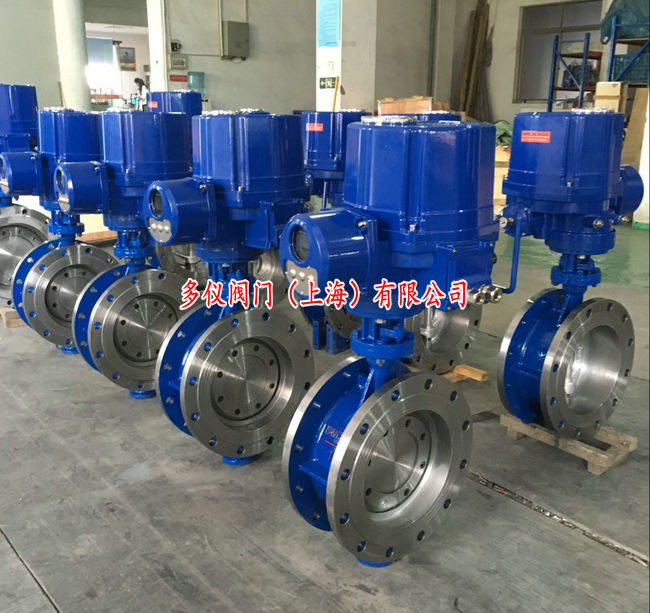

防爆电动法兰硬密封调节蝶阀图片
时间：2017-12-04 21:26:01 来源：多仪阀门 点击：0次
防爆电动法兰调节蝶阀采用三偏心硬密封结构，密封形式为金属对金属密封，阀座与蝶板几乎无磨损，具有越关越紧的密封功能，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
防爆电动法兰硬密封调节蝶阀采用三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点有开启力矩小，灵活方便，省力节能；密封性能可靠，达到无泄漏；耐高压、耐腐蚀、耐磨损、使用寿命长等。
防爆电动法兰硬密封调节蝶阀三偏心结构原理：1．阀门轴中心与阀板密封面形成的一个偏移； 2．阀门轴中心与阀体中心线形成的一个偏移； 3．阀体密封面中心线与阀中心线形成的一个偏移。
三偏心硬密封蝶阀原理结构图
阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心蝶阀。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
