带信号反馈手动三通球阀_带限位开关手动球阀

时间:2020-08-20 14:12:40   来源:多仪阀门   点击:0

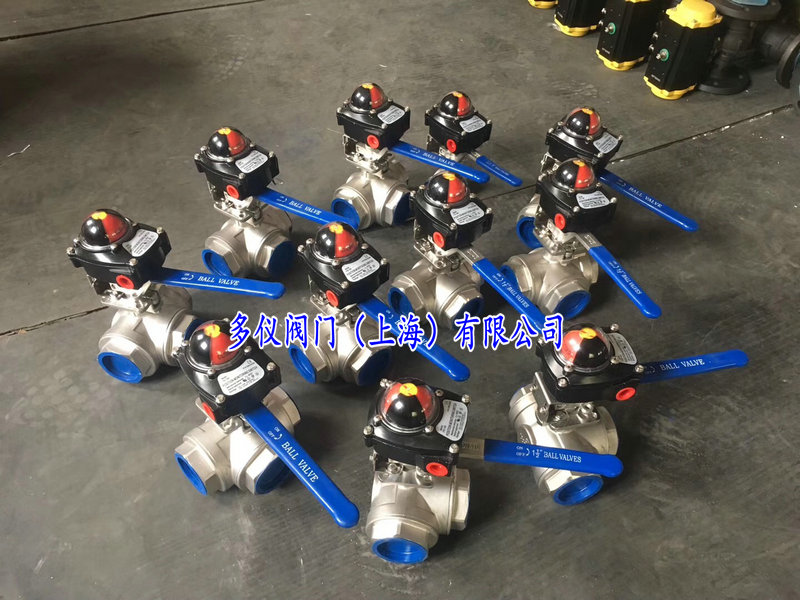

带信号反馈手动三通球阀主要是为了显示阀门开关状态而设置,可以远程监控和确认阀门状态,相比普通的球阀,不具备开关的状态显示,只能自己判断。带限位开关手动球阀主要由手动球阀与回信器(机械式或接近式)组成,主要应用于手动操作时,需开关信号反馈显示的场合。


带信号反馈手动三通球阀是自动控制系统中检测阀门状态一种现场仪表,用以将阀门的开启或关闭位置以开关量的信号输出,被程控器接收或计算机寻访采样,确认后执行下一步程序.该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。

带限位开关手动球阀

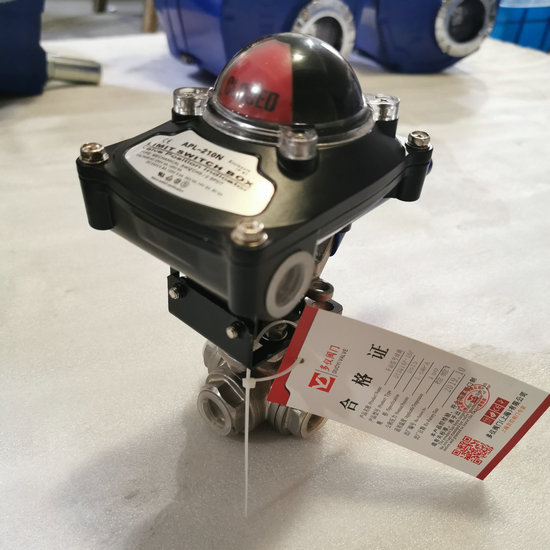

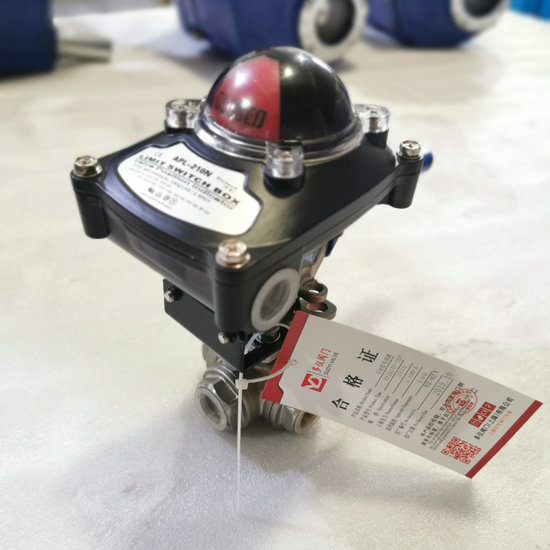

带信号反馈手动球阀是将有源反馈信号开关或者无源反馈信号开关加装在球阀手柄上方,通过手柄开关触动,将信号反馈到控制室系统,防止工作人员疏忽阀门开关状态,在控制室能够了解现场阀门的工作现状。

带回信器手动球阀

防护等级 IP65(本质安全型)IP67(外壳防护型)
触点容易 6A/24VDC(直流) 10A/220VAC(交流)
环境温度 -35℃~ +70℃
接线端口 2-G1/2"
放置角度 0°~90 °角行程 0°~180 °(可调)
位置指示 开—黄,关—红
现场指示 控制阀开关位置通过指示器现场就地指示
安装方便 支架连接孔设计合理,安装方便
调整简单 快速置位凸轮,通过花键轴和弹簧安装,可不用工具360°调整至工作位置

限位开关检测的阀位转角位移,通过同轴连接件使传动轴产生旋转,让凸轮触动或感应开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指示器就地显示。
