Q61F-16P/R三片式焊接球阀_高平台对焊球阀

时间:2019-06-20 16:08:24   来源:多仪阀门   点击:0

三片式高平台焊接(对焊)球阀是球阀结构中特别常见的一种,阀体分为三部分,左右为副阀体,中间为主阀体。主副阀体通过螺栓连接起来,安装和拆卸比较方便。高平台焊接球阀按照ISO5211标准,采用高平台球阀结构,可方便与气动执行器或电动执行器连接组成,具有结构紧凑,使用可靠等特点。

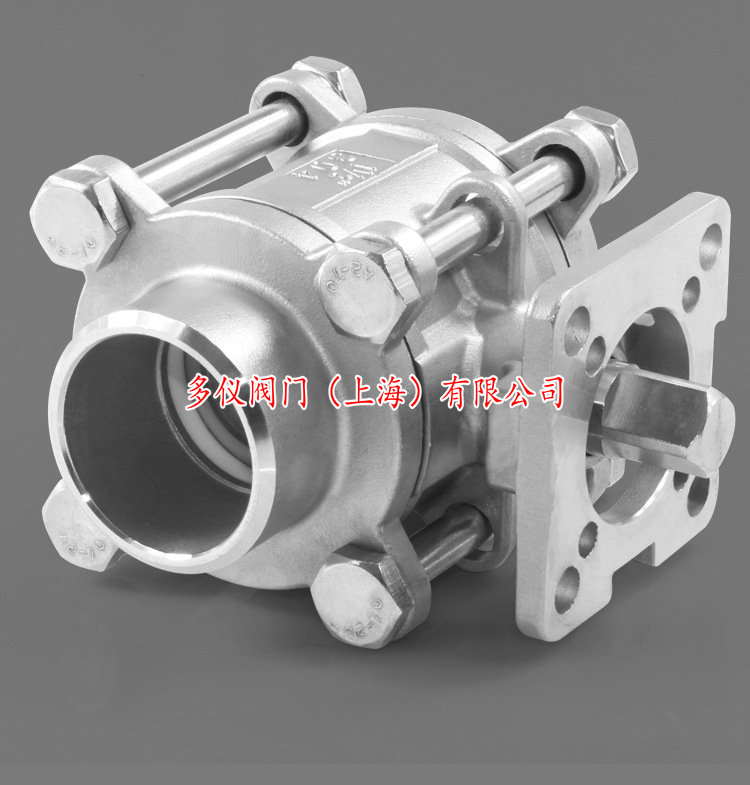

三片式高平台对焊球阀

三片式焊接球阀由于便于拆分,固使用普遍,在左右副阀体焊接完毕后,可以方便更换阀座密封圈,在开关比较频繁,磨损较快的工况可以优先选用三片式球阀。适用于PN1.0~6.4MPa,工作温度-29~3000℃的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。

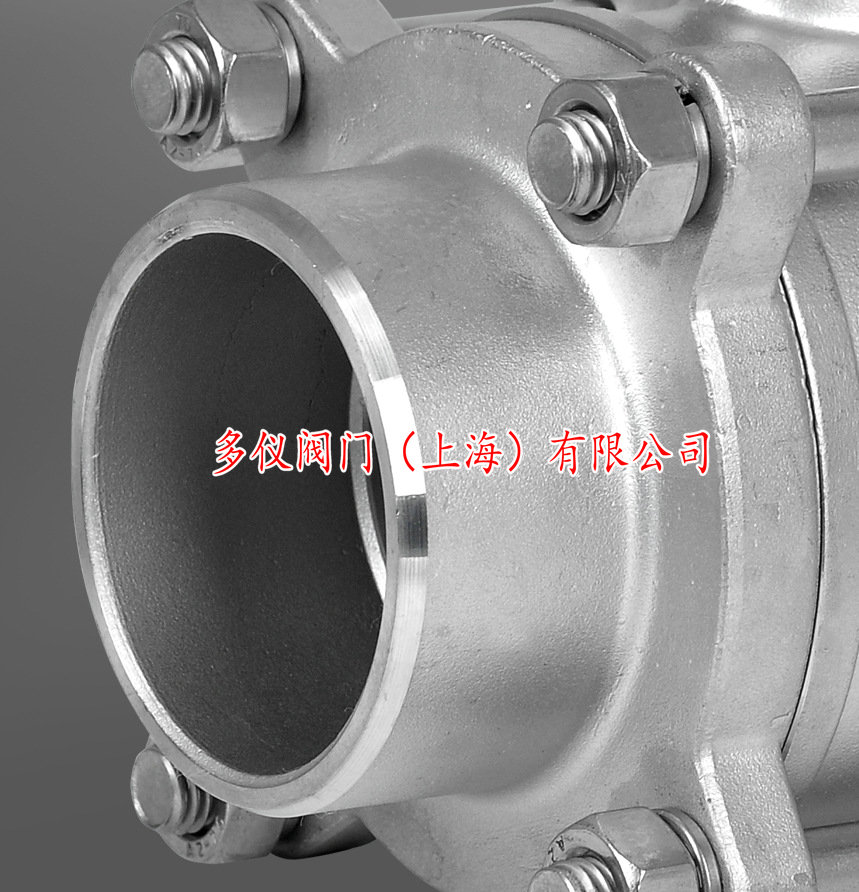

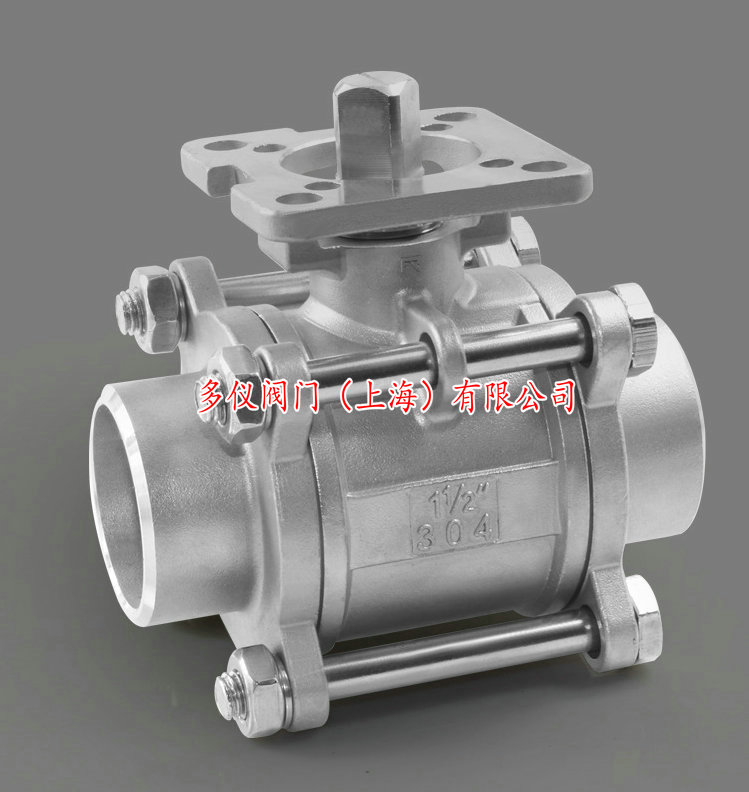

三片式高平台对焊球阀 三片式高平台焊接球阀

1. 流体阻力小,其阻力系数与同长度的管段相等。2、结构简单、体积小、重量轻。3、紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

三片式高平台焊接(对焊)球阀技术参数:

阀门材质:CF8、CF8M、CF3、CF3M、双相钢2205等
密封材质:PTFE/PPL/PEEK/TFM4215/金属喷涂
阀门通径:DN8-DN100
压力范围:PN10-PN64;150/300/600/;10K/20K/30K
制造工艺:硅溶胶精密铸造,数控精车
适用介质:水、油、气及某些腐蚀性液体

工作温度:-20℃ ~200℃ (-4℉~392℉)
连接方式:螺纹/承插/对焊/快装等
可选配置:手动/气动/电动

设计特点:
ISO 5211 直接安装平台
防静电装置、阀杆防脱设计、锁紧装置可用
硅溶胶熔模铸造工艺、钢球有压力平衡孔、全通经

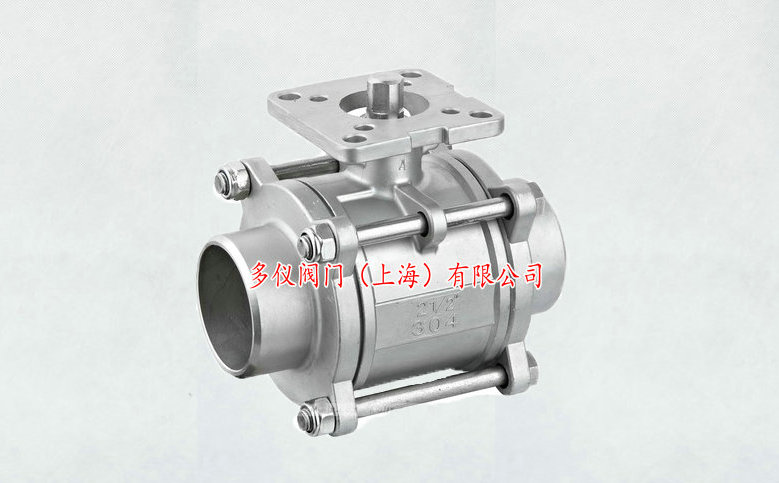

高平台焊接球阀

三片式高平台焊接(对焊)球阀主要尺寸 单位:mm

三片式高平台焊接(对焊)球阀尺寸图

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 900 112 120 145 185 215 270
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
C 14 17.5 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5
重量WT(g) 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
