三片式无滞留卫生级球阀_Q81F-16P全包食品级球阀

时间:2019-06-27 16:46:48   来源:多仪阀门   点击:0

Q81F-16P三片式无滞留卫生级球阀采用全包式球座设计,是一种可防止有介质残留死角,无残留的无菌球阀,相对于常规普通球阀的根本区别,是在于密封圈的设计,可以有效解决球阀液体滞留阀腔内的问题,常用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。并且可配置各种执行结构,如电动、气动、手动手柄等,还可以加装控制单元、方面定位器、位置传感器等可兼容自动控制系统。

三片式无滞留卫生级球阀

Q81F-16P三片式无滞留卫生级球阀通常采取卡箍连接形式,亦可根据需要做成焊接、螺纹或法兰式,且无论是何种连接方式,阀体都可进行更换,而不会改变阀门的总长度。此系列阀门拆卸方便,无需专业工具即拆卸阀门操作。

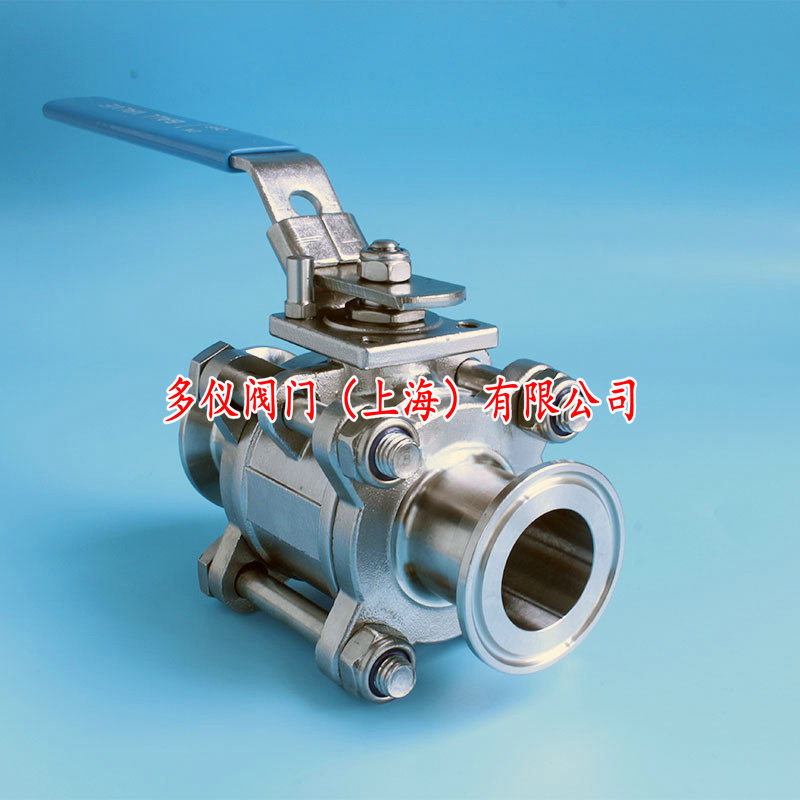

三片式全包卫生级球阀
点击查看

三片式无滞留卫生级球阀特点:

1,无滞留卫生级球阀孔径大小与管道一致,且表面光滑无死角,不会产生沉淀物;
2,流道内壁高精度抛光,并经过除菌处理,完全达到卫生级标准;
3,无滞留卫生级球阀采用全包的衬氟(PTFE)密封形式,没有其它死角并且容易清洗;
4,无滞留卫生级球阀均由不锈钢材料精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。

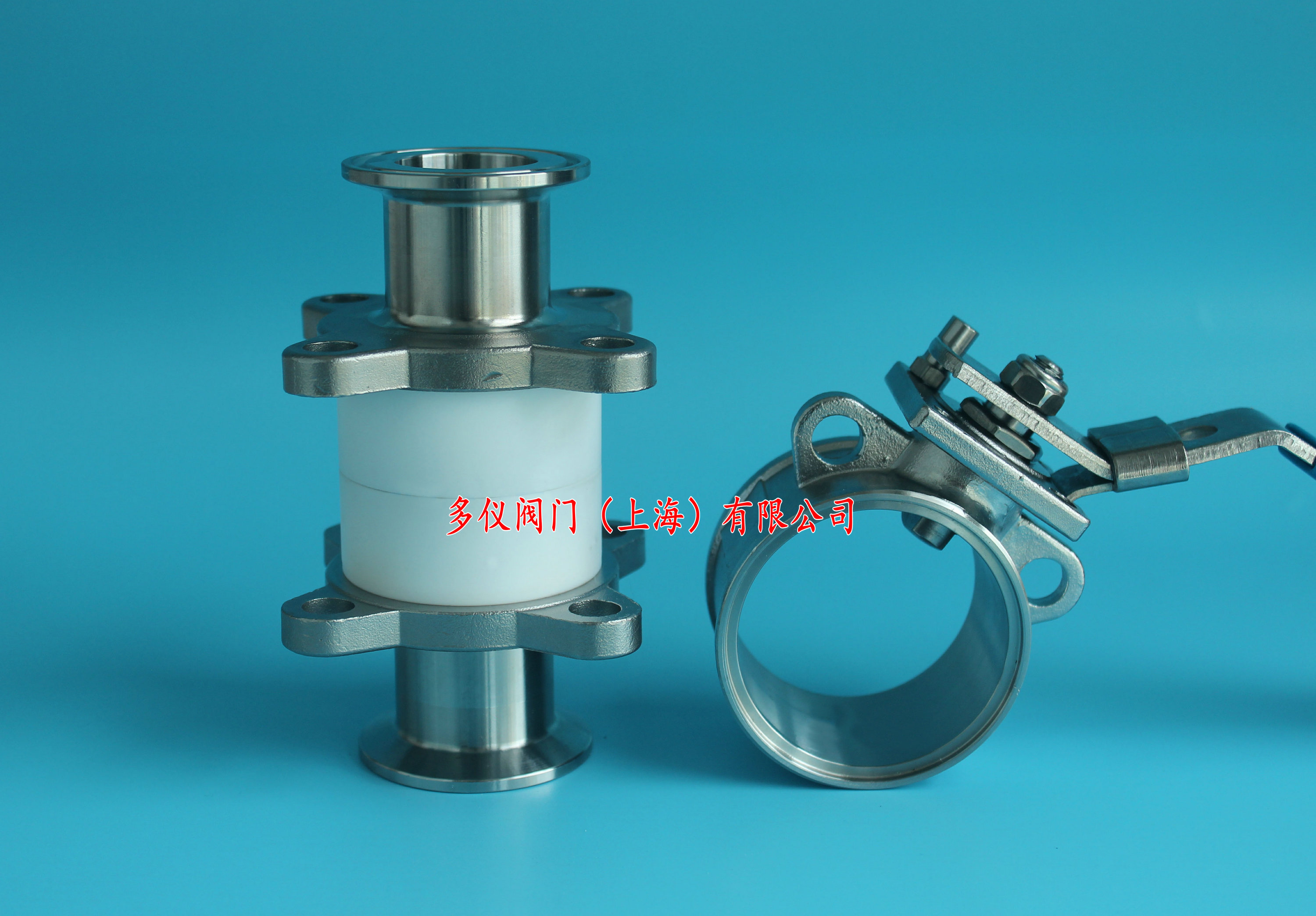

三片式卫生级全包球阀

三片式无滞留卫生级球阀技术参数:


公称通径 DN15~DN100(mm)
公称压力 1.0-1.6MPa
结构形式 三片式
阀座密封 聚四氟乙烯(PTFE) ≤ 180℃
链接方式 卡箍快装式、焊接式、螺纹式、法兰
阀体材质 不锈钢SUS304、SUS316、SUS316L
球芯材质 不锈钢SUS304、SUS316、SUS316L
抛光精度 内镜面抛光Ra<0.4UM
驱动形式 手动、电动、气动(自控系可选开关、调节型)

三片式无滞留卫生级球阀原理:

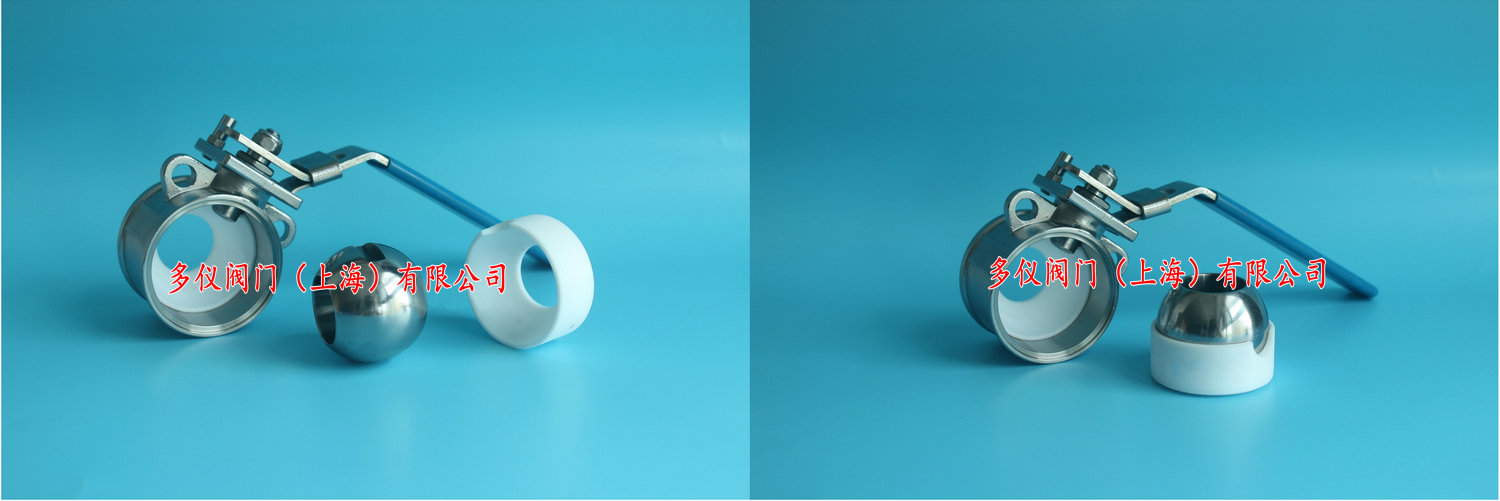

三片式无滞留卫生级球阀的阀体内左、右阀盖的端部分别设有使介质无法进入容腔中的填充密封座,该填充密封座内设有与阀芯球面相匹配的半圆形凹槽,在凹槽底部设有与左、右阀盖的介质流道相匹配的流道孔,阀芯置于两个填充密封座的包裹中并与两个填充密封座的凹槽相贴合密封。产品的有益效果是在阀体的容腔中设置两个将容腔空间填充满的填充密封座,这样在阀芯旋转时,介质就无法进入阀体的容腔中,从而实现球阀的无滞留,同时,还可有效防止介质与阀体的内壁相接触,避免阀体内部发生锈蚀污染介质,保证球阀的卫生级使用要求。
