升降式止回阀工作原理图
时间：2017-03-15 13:55:41 来源：多仪阀门 点击：0次
升降式止回阀结构：
升降式止回阀是一种防止管道介质倒流的阀门，主要由阀体、阀座、阀瓣、阀盖等相关部件构成。升降式止回阀带有弹簧，用来确保阀瓣在弹簧的作用下始终处于动态平衡的状态中，不管阀门进口端的介质压力大小如何，阀门都能保持平衡的运行。
升降式止回阀工作原理：
升降式止回阀阀瓣上带有导向杆，导向杆能在阀盖导向孔内自由升降。当管道介质按照指定方向(自左向右)流入，阀瓣下方压力超过其上方压力时，推动阀瓣沿阀盖导向孔中心线上升，阀门自动开启，从而使介质流通；若流体自右向左流动，即倒向流入时，则阀瓣上方压力大于其下方压力，上下压力差及阀瓣自重将阀瓣压紧在阀座上，从而使介质不能通过，即流体无法倒流；并且管道流体压力越大时，密封面压得越紧，密封效果越好。

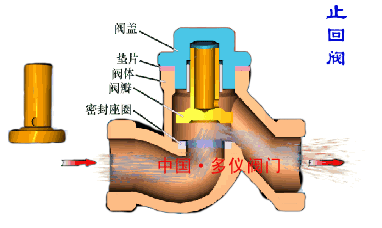

升降式止回阀工作原理动态图
升降式止回阀的阀座密封面，可以堆焊，也可以制成阀座密封圈后胀接或用螺纹连接在阀体上；当阀体为不锈钢材料时，密封面也可在阀体上直接加工而成。阀瓣密封面可直接在阀瓣上加工而成，也可用堆焊后加工或用密封圈内外周边焊在阀瓣上而成。直通式升降止回阀只能平衡安装在管线上使用，而且使阀瓣中心线垂直水平面，而立式升降止回阀不受此限制。
