气动闸阀型号编制表示方法
时间：2017-08-02 11:12:30 来源：多仪阀门 点击：0次

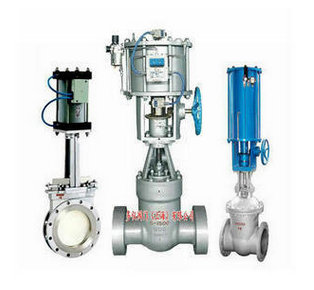

气动闸阀借助压缩空气为动力源，通过阀杆的上下升降，带动闸板以达到阀门的开启和关闭，具有性能可靠、操作切换和维修方便等优点，已被石油、化工、海运等部门广泛用于对各类介质控制。对于气动闸阀的应用，结构形式，及阀体材质的不同，用户应熟悉气动闸阀型号编制说明，避免出现选错型号、下错单及技术参数不详造成换货退货等问题。
气动闸阀型号编制说明主要是针对闸阀的附加条件要求、驱动方式、连接形式、结构特征、密封材料、压力等级以及阀体材质等多方面进行详细解释，其它定做或特殊产品型号不适用于本方法，需另作说明。
气动闸阀型号编制方法：
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；
闸阀类型表示：Z；
驱动方式表示：手动无代号（根据规定通常省略）、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；
连接方式表示：4法兰连接，6焊接，7对夹式；
结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；
密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；
压力等级表示：PN1.0-32Mpa，16=1.6MPA表示压力为十六公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。
|
气动闸阀型号编制说明：
1、PZ：表示刀型闸阀；
2、6：表示传动方式为气动；
3、7：连接方式为对夹式连接；
4、3：结构形式为明杆平行式单闸板；
5、H：密封副材料为不锈钢；
6、10：表示公称压力为1.0MPa；
7、P：表示阀体材料为不锈钢。
|
 |
