气动执行器分类，气动执行器原理，气动执行器结构
气动执行器是执行器中安全性较高的一种，在对安全要求较高的生产控制过程中，常使用气动执行器。气动执行器按照作用的类型不同，可以分为单作用气动执行器和双作用气动执行器。气动执行器的开关动作都是通过气源驱动来完成的，就是双作用气动执行器，而只有开动作是由气源驱动完成，关动作为弹簧复位的就是单动作气动执行器。
【气动执行器的分类】
|
普通气动执行器 |
变形气动执行器 |
|
单作用气动执行器 |
双活塞气动执行器 |
|
双作用气动执行器 |
串联气动执行器 |
|
|
薄型气动执行器 |
|
|
多位气动执行器 |
|
|
数字气动执行器 |
|
|
冲击气动执行器 |
|
|
止回转气动执行器 |
|
|
柱塞式气动执行器 |
|
|
伸缩式套筒执行器 |
|
|
特种气动执行器 |
组合气动执行器 |
|
无杆气动执行器 |
带阀气动执行器 |
|
薄膜气动执行器 |
锁紧气动执行器 |
|
皮囊气动执行器 |
增压气动执行器 |
|
叶片摆动气动执行器 |
回转气动执行器 |
|
柔性活塞杆气动执行器 |
伺服气动执行器 |
|
齿轮齿条式摆动执行器 |
气液阻尼执行器 |
|
其他特种气动执行器 |
带阀和开关执行器 |
|
|
带磁性开关执行器 |
|
|
其他组合执行器 |
|
【双作用气动执行器原理】
|

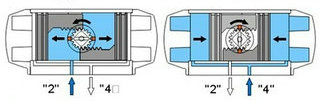

双动作气动执行器是在气源动力驱动下完成开关动作的，压缩空气从气动执行器的管咀输入气动执行器内，气体会推动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门。气动执行器关闭时，气源是从反向管咀进入，将活塞推动向中间运动，带动阀门关闭。 |
 |
【单作用气动执行器原理】
|

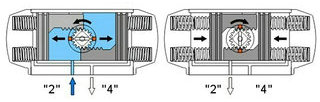

单动作气动执行器是在气源动力驱动下完成开动作，开启的过程和双动作气动执行器基本相似，但单动作气动执行器的反向管咀为排气孔而压缩器非入口。单动作气动执行器的关闭动作是由弹簧动力带动阀门而完成的。 |
 |
【气动执行器的结构】
气动执行器的执行机构和调节机构为统一整体，执行机构的部件可选择薄膜、活塞或齿轮齿条，其中齿轮齿条是最为常用的。齿轮齿条执行机构的结构紧凑、输出推动力大、动作平稳可靠，在三种执行机构部件里是性能最均衡的一个。
